vortex

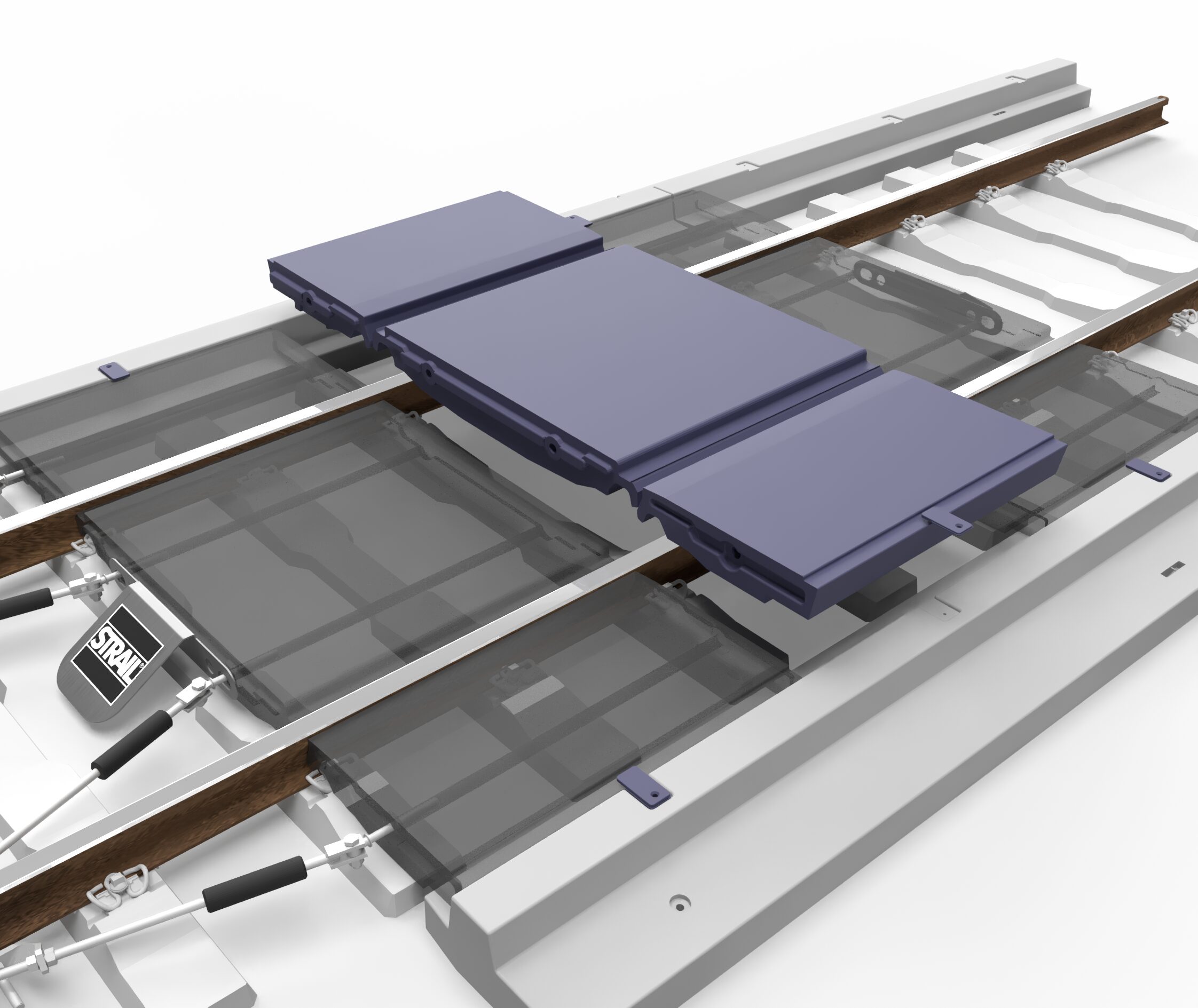

Aufgleisplattform für Hochgeschwindigkeitsstrecken

vortex ist eine speziell für Hochgeschwindigkeitsstrecken entwickelte Aufgleisplattform auf Basis der bewährten STRAIL Bahnübergangsplatten aus Recyclinggummi. Sie ermöglicht Wartungs- und Rettungsfahrzeugen den Zugang zum Gleis und ist für die hohen aerodynamischen Belastungen durch schnell vorbeifahrende Züge ausgelegt. Die Dauerfestigkeit des Systems wurde unter Sog- und Druckbelastungen geprüft und für Zuggeschwindigkeiten bis 300 km/h erfolgreich nachgewiesen.

Sicher verankert bei hohen Sog- und Druckkräften

Bei hohen Zuggeschwindigkeiten entstehen starke wechselnde Druck- und Sogkräfte, die auf die Platten im Gleisbereich wirken. vortex verhindert ein Anheben der Außenplatten durch eine speziell entwickelte mechanische Sicherung. Eine verschraubte Stahlplatte greift formschlüssig in einen eigens angepassten Sonderbordstein ein und fixiert die Gummiplatte zuverlässig. Längssicherung und Stabilität übernehmen zusätzlich das bewährte STRAIL Verspannsystem und Schienenfußklemmen.

Aerodynamische Dauerfestigkeit bis 300 km/h nachgewiesen
Formschlüssige Sicherung der Außenplatten
Hochfeste Verankerung am Sonderbordstein (V-Bord)
Bewährtes Verspannsystem und Schienenfußklemmen
Basis aus robusten STRAIL Platten aus Recyclinggummi

Referenzen

Alle Referenzen

grid

grid Brücke als Schutz vor unbefugtem Betreten

Sicherheit an Brücken: grid stoppt unbefugtes Betreten in Sion

Trotz Betretungsverbot nutzten Fußgänger und Radfahrer zwei Eisenbahnbrücken in Sion als Abkürzung. Um das Unfallrisiko zu minimieren, sorgen nun grid Platten an den Brücken für wirksamen Schutz – flexibel angepasst und schnell installiert.

STRAIL D-Bordstein

D-Bord für optimale Entwässerung in Italien

Sicherer Bahnübergang mit optimaler Entwässerung

Bei der Erneuerung eines Bahnübergangs auf der traditionsreichen Porrettana-Strecke (Bologna–Pistoia) setzte die RFI strail mit D-Bordsteinen kombiniert ein, um ein lokales Entwässerungsproblem nachhaltig zu lösen.

innostrail

Aufgleisplattform mit inno in Genua am Hafen vor Tunnel

Infrastrukturprojekt im Hafen von Genua: Aufgleisplattform und stark belastete Bahnübergänge

Maßgeschneiderte Lösung im Hafen von Genua realisiert: Erstmalig wurde das schwellenteilungsunabhängige Bahnübergangssystem inno auf fester Fahrbahn für eine Tunnel-Aufgleisplattform eingesetzt. Ergänzt durch zwei hochbelastbare strail-Bahnübergänge sorgt das Projekt für maximale Sicherheit und Effizienz im Hafenverkehr.

Rasengleis

Rasengleis Kosice Straßenbahn

Grüne Infrastruktur: 4,8 Kilometer STRAILastic Rasengleis in der Slowakei

Beim Ausbau urbaner Schienennetze gewinnen ökologische Kriterien zunehmend an Bedeutung. In der Slowakei wurde unser STRAILastic Rasengleissystem erfolgreich auf einer Länge von 4,8 Kilometern installiert. Das Projekt zeigt, wie moderne Bahninfrastruktur das städtische Mikroklima positiv beeinflusst und gleichzeitig höchste technische Anforderungen an Streustromisolierung, Belüftung und Schallschutz erfüllt.

mSW 1250Schienenstegdämpfer

mSW 1250 niedrige Schallschutzwand in Kombination mit Schienenstegdämpfer Schallschutz für Wohngebiet

Erster Testeinbau der mSW 1250 – ergänzt durch bewährte Schienenstegdämpfer

Wie schützt man ein neues Wohngebiet vor Bahnlärm, ohne die Aussicht zu verbauen? In Bispingen (Deutschland) haben wir mit dem ersten Testeinbau der mSW 1250 in Kombination mit unseren Schienenstegdämpfern bewiesen, dass hocheffektiver Schallschutz auch bei einer Höhe von nur 1,25 m möglich ist.

STRAILway

STRAILway Brückenbalken Frankreich

Ökologische Exzellenz: STRAILway sichert die „Pont Bleu“ über der Drôme

Beim 70 Mio. € schweren Sanierungsprojekt der Strecke Livron–Aspres stand die SNCF Réseau vor einer ökologischen Herausforderung: Die „Pont Bleu“ überspannt ein streng geschütztes Naturschutzgebiet. Die Lösung für maximalen Gewässerschutz und technische Präzision? STRAILway Kunststoffschwellen.

STRAILway

STRAILway Kunststoffschwellen Brückenbalken Installation Ungarn

Folgeauftrag in Ungarn: GYSEV setzt bei Brückensanierung erneut auf STRAILway

Nach den Erfolgen seit 2020 vertraut die ungarische Bahngesellschaft GYSEV ZRt. auch bei der Instandsetzung der Brücke über den Gezeitenkanal in Répcelak auf STRAILway. Im Mai 2023 wurden hier alte Holzbrückenbalken durch die moderne, langlebige Kunststoff-Alternative ersetzt.

STRAILway

STRAILway Salzgitter Weichenschwellen im Stahlwerk

STRAILway ersetzt Holzschwellen im Stahlwerk

Extreme Lasten von 15 Mio. Bruttotonnen jährlich und wartungsintensive Holzschwellen stellten die Werksbahn der Salzgitter Flachstahl GmbH vor Herausforderungen. Die Lösung: Das „Rundum-sorglos-Paket“ der STRAILway Kunststoffschwelle – seit 2018 im Einsatz und noch immer im Bestzustand.

edge

Bahnsteigkante edge für sicheres Aus- und Einsteigen

edge überbrückt Spalt zwischen Straßenbahn und Bahnsteigkante in Florenz

Um an den 15 Haltestellen der Straßenbahnlinie 1 in Florenz optimale Sicherheit und Komfort für die Fahrgäste zu gewährleisten, mussten die Lücken zwischen den Bahnsteigen und den Straßenbahnen geschlossen werden. Das flexible und robuste System edge von KRAIBURG STRAIL bot hier die ideale Lösung: Es fungiert als stabiler Puffer und überbrückt den Spalt, wodurch die Einstiegssicherheit signifikant erhöht wird.

pedepedeSOLAR

pedeSOLAR für sichere Überwege auch bei Dunkelheit

pedeSOLAR schafft leuchtende Orientierungshilfe für Fußgänger am Bahnübergang

Das innovative und nachhaltige pedeSOLAR System liefert eine autarke, solarbetriebene Beleuchtung. Diese schafft eine klare, zusätzliche Orientierungshilfe für Radfahrer und Fußgänger, insbesondere im schulsensiblen Bereich in Kaltenkirchen Süd (Deutschland). Durch die Nutzung der Solarenergie wird die Unfallgefahr bei Dunkelheit minimiert und die Verkehrssicherheit nachhaltig und umweltfreundlich gesteigert.

STRAIL B-Bordstein

schneller Einbau von Bahnübergang mit B-Borstein ohne Legefundament und mit inno

Bahnübergang mit inno und B-Bordstein in nur drei Stunden montiert

Die immer knapper werdenden Sperrzeiten im modernen Gleisbau erfordern Lösungen, die nicht nur robust, sondern vor allem schnell einzubauen sind. Bei diesem Projekt fiel die Wahl auf die effiziente Kombination aus dem schwellenteilungsunabhängigen inno System und dem B-Bordstein ohne Legefundament. Nur drei Stunden benötigte ein vierköpfiges Team für die Montage des gesamten 5,4 Meter langen Bahnübergangs. Da der B-Bordstein ohne Betonfundament auskommt, konnte die Strecke direkt nach der Montage wieder für den Verkehr freigegeben werden.

profil

profil Kranbahnschiene Antwerpen sichere Überquerung für Logistikverkehr

Problemlose Überquerung: profil schließt Kranschienen-Aussparungen im Hafen Antwerpen

Gigantische Containerkräne benötigen große Aussparungen im Kai, um auf Schienen zu gleiten. Im Hafen Antwerpen stellten diese bis zu 55 cm tiefen Lücken ein erhebliches Hindernis und eine Gefahr für den restlichen Verkehr dar. Erfahren Sie, wie das STRAIL System profil die Lücke sicher und zugänglich schließt, die Logistik optimiert und die Sicherheit für alle Fahrzeuge und Personen gewährleistet.

STRAIL D-Bordstein

STRAIL D Bordstein

Effiziente Entwässerung mit dem STRAIL D-Bordstein

In der niederschlagsreichen Provinz Limburg (Niederlande) sorgt die Kombination aus dem Bahnübergangssystem pede und dem STRAIL Drainage-Bordstein für eine effiziente Entwässerung und Barrierefreiheit an der Bahnhofsstation.

STRAILway

Weiche mit STRAILway Kunststoffschwellen in Loucna

Kunststoffschwellen überzeugen in Loucna durch einfache Handhabung

In Loucna fand der erste Einbau der STRAILway Kunststoffschwellen in Tschechien statt. Bei diesem Projekt wurden alte Weichenschwellen aus Holz ersetzt. Die schnelle, unkomplizierte Verbauung der Kunststoffschwellen sowie ihre ansprechende, hochwertige Ausführung begeisterten den Auftraggeber und die beteiligten Bahn- und Stadtwerke-Verantwortlichen.

SchienenstegdämpferIPmSW 360

STRAILwave Schallschutzlösungen in Kombination

Lärmschutz aus einer Hand mit kombinierte STRAILwave-Produktpalette für reaktivierte Strecke

Nach 45 Jahren Stilllegung wurde Nordhorn wieder an den Personenverkehr angeschlossen. Um Anwohner und Naherholungsgebiete entlang der reaktivierten Strecke zu schützen, setzte die Bentheimer Eisenbahn AG auf eine Kombination aus drei STRAILwave Schallschutzprodukten: Schienenstegdämpfer, IP und die Mini-Schallschutzwand mSW 360. Planung, Organisation und Einbau wurden erfolgreich in wenigen Wochen abgeschlossen.

IP

IP Bonassola 2

Lärmschutz in Betonoptik entlang der malerischen Küstenstrecke Cinque Terre

An der zweigleisigen Küstenstrecke in Bonassola (Cinque Terre) suchte der Bahnbetreiber eine kompakte und ästhetisch ansprechende Lärmschutzlösung für Brückenabschnitte. Durch die schnelle Montage der Geländerausfachung und ihre individuelle Gestaltung in Betonoptik konnte der Bahnlärm reduziert werden, während sich die Paneele perfekt in das historische Landschaftsbild einfügen.

grid

grid ulzburg

Sicherheit im Gleisbereich: grid am Bahnhof Ulzburg Süd

Effektiver Schutz vor unbefugtem Betreten des Gleisbereichs: Am stark frequentierten Bahnhof Ulzburg Süd in Schleswig-Holstein wurde grid auf 30 m² in nur 3,5 Stunden verbaut. Die Gummiplatten erhöhen die Sicherheit und überzeugten die AKN Eisenbahn GmbH.

pontistrail

ponti Rumaenien 2

Effiziente Modernisierung mit ponti und strail für kritische Kreuzung

Zwei direkt aufeinanderfolgende Bahnübergänge an der stark frequentierten Nationalstraße in Tecuci, Rumänien, stellten einen kritischen Verkehrsknotenpunkt dar. Erfahren Sie, wie wir in Zusammenarbeit mit der Gleiserneuerung eine langlebige und moderne Lösung installierten. Trotz anspruchsvoller örtlicher Gegebenheiten konnte der Einbau innerhalb von nur zwei Tagen abgeschlossen werden.

pede

pede Tunnel Mailand

Flammhemmende pede-Lösung für Metro-Tunnel

Im Streckennetz der Mailänder Metro wurden 24 pede Bahnübergänge mit flammhemmender Gummideckschicht installiert. Diese speziell angepassten Überwege dienen als essenzielle Evakuierungswege für Passagiere im Notfall und tragen damit maßgeblich zur Sicherheit der Fahrgäste bei. Entdecken Sie, wie unsere Lösung nicht nur die Sicherheit erhöht, sondern auch die Wartung der Gleisanlagen vereinfacht.

velo

velo Preston fertiger Bahnübergang

Sicherheit auf 72 Metern: velo schafft barrierefreie Überfahrt für Radfahrer

Der marode Bahnübergang an der Strand Road in Preston war ein Sicherheitsrisiko – besonders für die vielen Radfahrer. Erfahren Sie, wie Ribble Rail die Überfahrt mit dem velo System nicht nur sicher und barrierefrei gestaltete, sondern den 72 Meter langen Übergang dank schneller Montage innerhalb von nur fünf Stunden fertigstellen konnte.

inno

Wasserturm Bruecke mit Strassenbahn

Notbefahrung und Entgleisungsschutz mit inno auf der Wasserturm-Brücke

Auf der viel befahrenen Wasserturm-Brücke in Luxemburg Stadt ist die Kombination aus Auto- und Tramverkehr besonders anspruchsvoll. Erfahren Sie, wie die inno Bahnübergangsplatten durch individuellen Zuschnitt und die Integration einer Entgleisungsschutzrille die Notbefahrung ermöglichen und gleichzeitig die maximale Sicherheit im Falle einer Tram-Entgleisung garantieren.

Rasengleis

Rasengleis Muenchen

Rasengleis von STRAILastic überzeugt mit schneller Installation und Isolierung

Bei der Sanierung der Münchner Straßenbahnlinie 25 setzten die Stadtwerke München auf 1.880 Meter Rasengleis. Lesen Sie, wie das STRAILastic_R Profil nicht nur die hohen Anforderungen an die Streustromisolierung erfüllte, sondern dank der schnellen und einfachen Montage sogar zu einer früheren Fertigstellung der Baustelle führte.

mSW 360

mSW 360 Ammertal

Lärmschutz ohne Landschaftsstörung mit der Mini-Schallschutzwand

Die Reaktivierung der Ammertalbahn stellte den Betreiber vor die Herausforderung, Anwohner in dicht besiedelten Gebieten effektiv vor Bahnlärm zu schützen, ohne das Landschaftsbild zu beeinträchtigen. Erfahren Sie, wie die Mini-Schallschutzwand mSW 360 dank geringer Bauhöhe und technischer Flexibilität die optimale, unauffällige Lösung lieferte.

STRAILway 30

STRAILway 30 Bozen

STRAILway 30: Einfache Montage spart Zeit in Südtirol

In Südtirol wurde ein Teilstück der Gleisstrecke in Renon modernisiert. Das Projekt setzte auf inno für sichere Bahnübergänge und die innovativen STRAILway 30 Schwellen für eine effiziente Montage vor Ort.

strailpede

Bahnuebergang Gluecksburger Strasse

Sicherer Bahnübergang für alle Verkehrsteilnehmenden

Nach einer dringenden Sanierung in Ibbenbüren gewährleistet der Bahnübergang Glücksburger Straße dank neuer Spurführung maximale Sicherheit für alle Verkehrsteilnehmer.

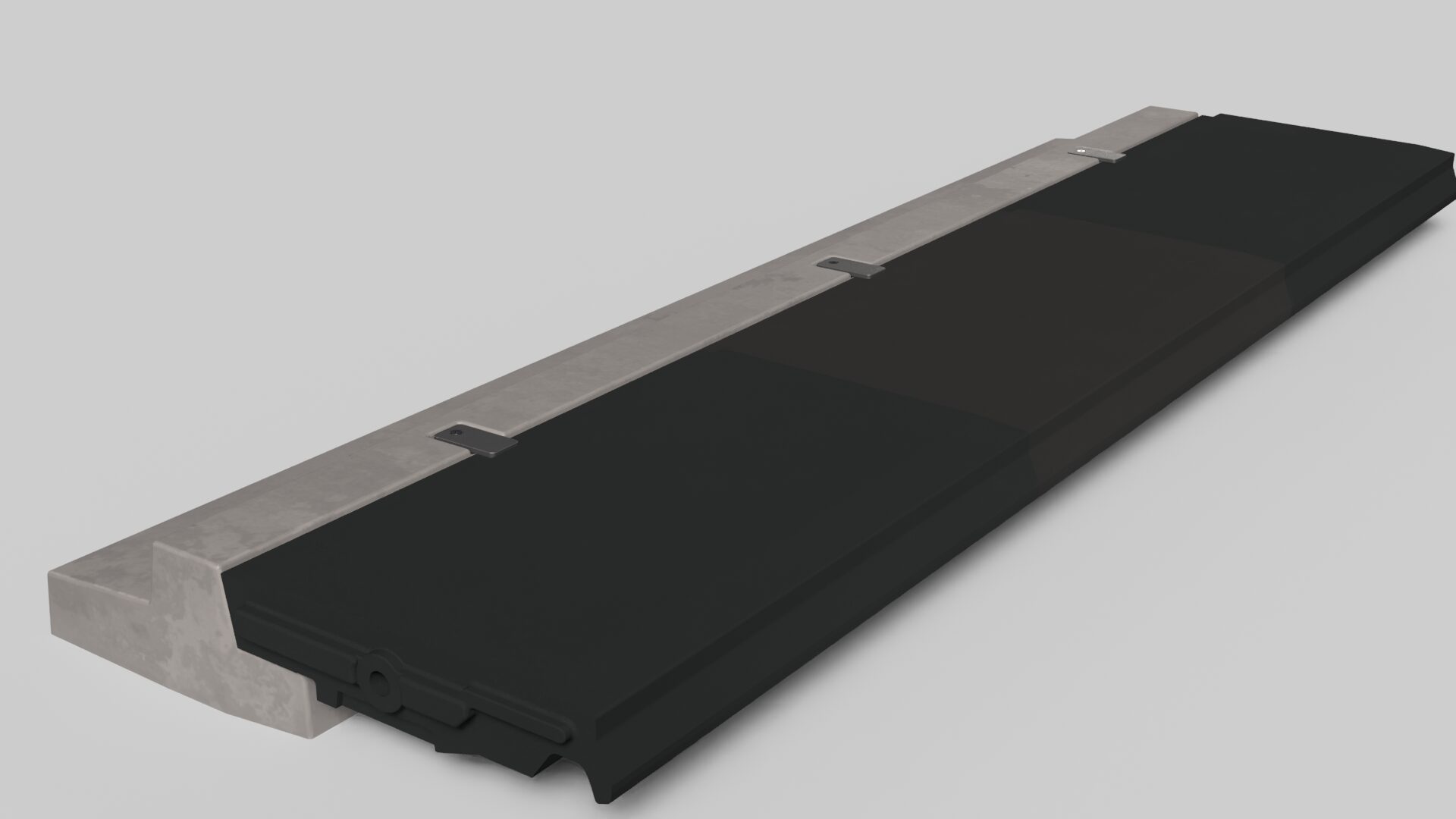

Die vortex-Platten werden mit einem Stahlwinkel in einem Sonderbordstein gesichert

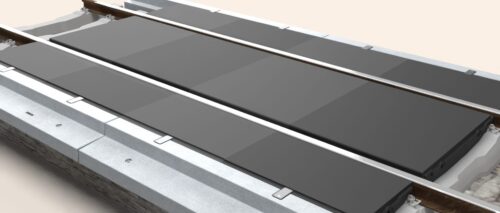

Zugang für Wartung und Rettung auf Highspeed-Strecken

Auf Hochgeschwindigkeitsstrecken wird weitgehend auf klassische Bahnübergänge verzichtet. Dennoch müssen definierte Stellen für Wartungsarbeiten und Rettungseinsätze erreichbar bleiben, beispielsweise vor und nach Tunnelbauwerken oder in festgelegten Bereichen der freien Strecke. Für diese Anforderung galten bisher nahezu ausschließlich schwere Betonfertigteile als nachgewiesen geeignet, die den schnellen Zugang zum Oberbau jedoch deutlich erschweren. vortex schafft dort eine belastbare Aufgleisplattform, ohne den für Instandhaltungsarbeiten erforderlichen Zugang zum Oberbau dauerhaft zu erschweren. Damit verbindet das System die besonderen Sicherheitsanforderungen des Highspeed-Verkehrs mit den praktischen Anforderungen von Wartung und Rettung.

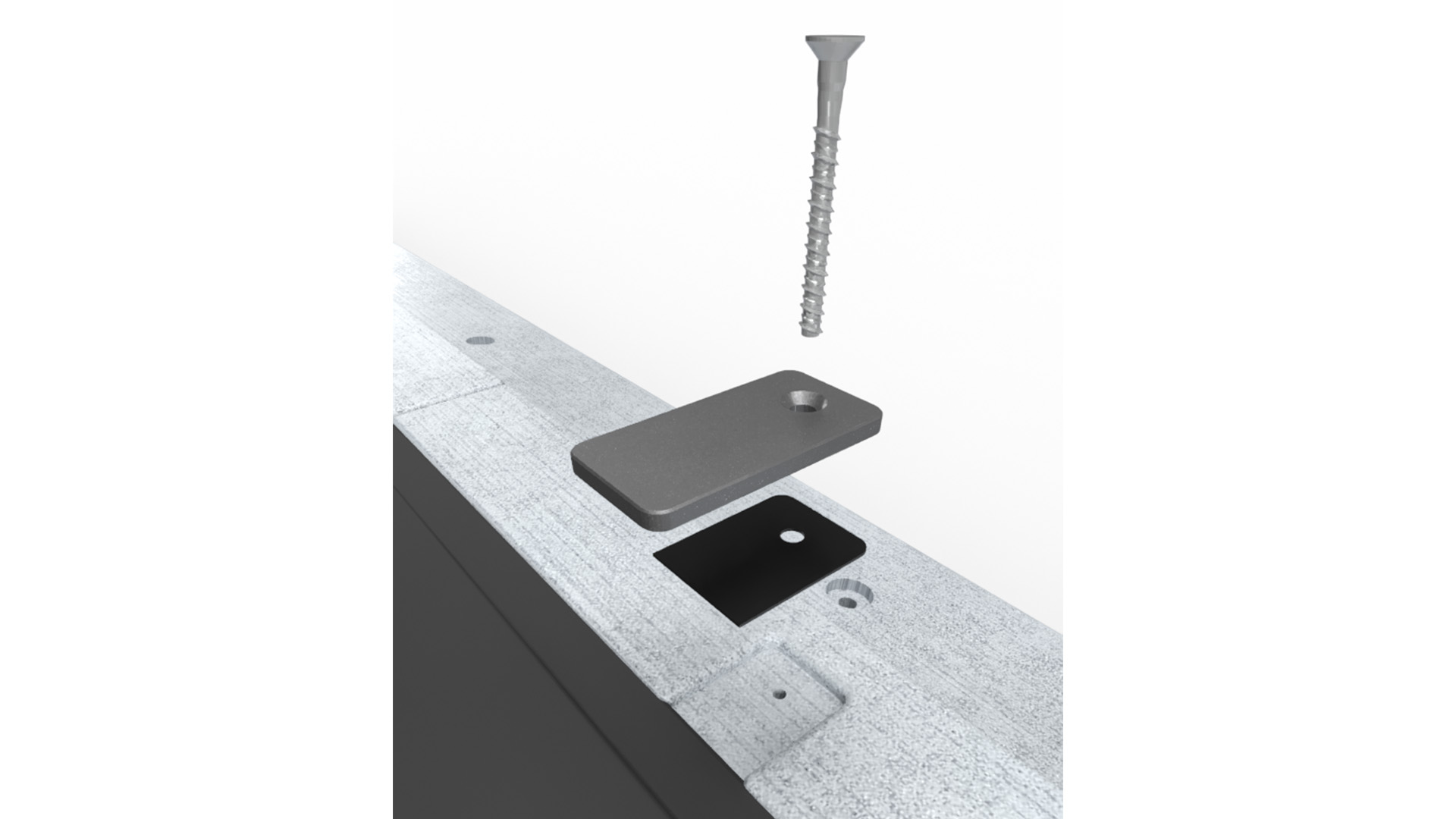

Sicherung der vortex Aufgleisplattform

Schneller Ein- und Ausbau bei Gleisarbeiten

Gerade auf Hochgeschwindigkeitsstrecken sind verfügbare Sperrzeiten ein wichtiger Faktor für die Instandhaltung. vortex basiert deshalb weitgehend auf bewährten STRAIL Komponenten und erfordert bei der Montage kein spezielles Zusatzwerkzeug. Die Konstruktion ermöglicht einen schnellen Ein- und Ausbau, sodass Schienen und Oberbau für notwendige Inspektions- und Wartungsarbeiten gut zugänglich bleiben. Für Bauunternehmen reduziert sich zugleich der Umstellungsaufwand bei der Montage, da wesentliche Systemkomponenten und Einbauprinzipien bereits aus anderen STRAIL Lösungen bekannt sind.
