Bahnübergangssysteme
Technik, Sicherheit und Einbau im Überblick
Bahnübergangssysteme verbinden Straße und Schiene und müssen hohe Belastungen dauerhaft sicher und wartungsarm aufnehmen.
Hier treffen unterschiedliche Verkehrsarten, dynamische Belastungen und wechselnde Umweltbedingungen direkt aufeinander. Entsprechend hoch sind die Anforderungen an Konstruktion, Material und Einbauablauf.
Moderne Bahnübergangssysteme, wie sie zum Beispiel von KRAIBUG STRAIL entwickelt werden, lösen diese Anforderungen nicht über Einzelkomponenten, sondern über ein technisch abgestimmtes Gesamtsystem. Entscheidend ist dabei das Zusammenspiel aller Elemente, von der Lastverteilung bis zur Oberflächenstruktur. Nur so lassen sich Belastungen kontrolliert ableiten, Wartungsaufwand reduzieren und langfristig stabile Übergänge realisieren.
Inhaltsverzeichnis
Autoreninformation
Autor:
Fachlich begleitet durch die Anwendungstechnik und Montageaufsicht von KRAIBURG STRAIL. Die Inhalte basieren auf technischen Unterlagen und Praxiserfahrungen aus dem Bahnübergangsbau.
Technische Anforderungen an moderne Bahnübergangssysteme
Bahnübergangssysteme müssen dynamische Lasten aus Schienen- und Straßenverkehr aufnehmen und unter allen Witterungsbedingungen funktionsfähig bleiben. Bahnübergänge unterscheiden sich grundlegend von anderen Bereichen im Gleisbau. Während Gleisanlagen primär durch den Schienenverkehr beansprucht werden, wirken im Übergangsbereich zusätzliche Kräfte durch den Straßenverkehr. Diese führen zu komplexen Last-Situationen. Das gilt z.B. für das Bremsen und Beschleunigen, aber auch durch die Lage der Straße zum Gleis, in Senken, auf Kuppen oder durch drehenden Verkehr in Radien oder Kurven.
Gleichzeitig müssen Bahnübergänge unter unterschiedlichsten Bedingungen zuverlässig funktionieren. Witterungseinflüsse wie Regen, Frost oder Hitze wirken direkt auf Material und Konstruktion ein. Besonders bei hoher Verkehrsbelastung zeigt sich, ob ein System langfristig stabil bleibt oder frühzeitig Verschleißerscheinungen auftreten.
Typische Anforderungen sind:
- gleichmäßige Lastverteilung zwischen Straße und Gleis
- Aufnahme dynamischer Bewegungen
- sichere Befahrbarkeit bei jeder Witterung
- dauerhafte Funktionsfähigkeit auch bei intensiver Nutzung
Systemlösungen wie die STRAIL-Bahnübergänge sind darauf ausgelegt, diese Anforderungen konstruktiv zu berücksichtigen und die unterschiedlichen Belastungen im Übergangsbereich gezielt auszugleichen.
Systemlösungen im Überblick
Bahnübergangssysteme funktionieren nur dann zuverlässig, wenn alle Komponenten technisch aufeinander abgestimmt sind.
Ein moderner Bahnübergang basiert nicht auf einzelnen Bauteilen, sondern auf einem integrierten Systemansatz. Systeme wie von KRAIBURG STRAIL kombinieren verschiedene Komponenten, die speziell für den Einsatz im Übergangsbereich entwickelt wurden und funktional ineinandergreifen.
Typischerweise umfasst ein solches System:
- Innen- und Außenplatten zur Aufnahme und Verteilung der Lasten
- Verspann- und Verbindungselemente für die dauerhafte Stabilität
- Randlösungen wie Bordsteine zur Integration in den Straßenraum
- konstruktive Elemente zur Aufnahme zusätzlicher Funktionen
Das Zusammenspiel dieser Komponenten ist entscheidend. Es bestimmt, wie Kräfte verteilt werden, wie Bewegungen ausgeglichen werden und wie langlebig das gesamte System ist. Ein durchdachter Systemansatz reduziert punktuelle Belastungen und schützt sowohl die Übergangskonstruktion als auch den Unterbau.
Ein weiterer entscheidender Vorteil solcher Systeme liegt in ihrer Anpassungsfähigkeit. Unterschiedliche Einbausituationen, Verkehrsbelastungen und Umgebungsbedingungen können durch variierende Systemkomponenten gezielt berücksichtigt werden. Dadurch entsteht eine Lösung, die nicht nur technisch funktioniert, sondern auch langfristig wirtschaftlich betrieben werden kann.
Einbauablauf im Bestand
Der Einbau von Bahnübergangssystemen erfolgt häufig unter Zeitdruck und erfordert kurze Sperrzeiten sowie eine schnelle und flexible Montage.
Der Einbauablauf spielt beim Bahnübergang eine zentrale Rolle. In vielen Fällen müssen Übergänge unterlaufendem Betrieb oder mit stark eingeschränkten Sperrzeiten saniert oder neu gebaut werden. Gleichzeitig sind die vorhandenen Gegebenheiten im Bestand oft nicht ideal und erfordern flexible Lösungen.
Wichtige Anforderungen im Einbauablauf sind:
- kurze Sperrzeiten
- schneller Ein- und Ausbau
- Anpassung an bestehende Schwellenlagen
- Integration in vorhandene Straßenaufbauten
Modular aufgebaute Systeme, wie sie von KRAIBURG STRAIL hergestellt werden, ermöglichen eine effiziente Umsetzung dieser Anforderungen. Einzelne Elemente lassen sich gezielt austauschen oder anpassen, ohne dass der gesamte Übergang erneuert werden muss. Dadurch lassen sich Bauzeiten reduzieren und Eingriffe in die bestehende Infrastruktur minimieren.
Sicherheit und Funktion im Betrieb
Die Betriebssicherheit eines Bahnübergangs hängt von Oberfläche, Konstruktion und Verbindungstechnik ab.
Die Betriebssicherheit eines Bahnübergangs hängt also von mehreren Faktoren ab, die dauerhaft zuverlässig zusammenwirken müssen. Dabei geht es nicht nur um mechanische Stabilität, sondern auch um funktionale Eigenschaften der Oberfläche und der Verbindungselemente.
Wesentliche Aspekte sind:
- rutschhemmende Oberfläche für Fahrzeuge und Fußgänger
- stabile Verbindung der Systemkomponenten
- ebene und sichere Übergangsfläche
- zuverlässige Funktion bei Nässe und Frost
Bei STRAIL-Systemen wird die Oberflächenstruktur gezielt so ausgelegt, dass auch unter widrigen Bedingungen eine sichere Nutzung gewährleistet ist. Gleichzeitig sorgt die Verbindung der einzelnen Elemente für eine dauerhaft stabile Konstruktion, die auch bei hoher Belastung ihre Funktion behält.

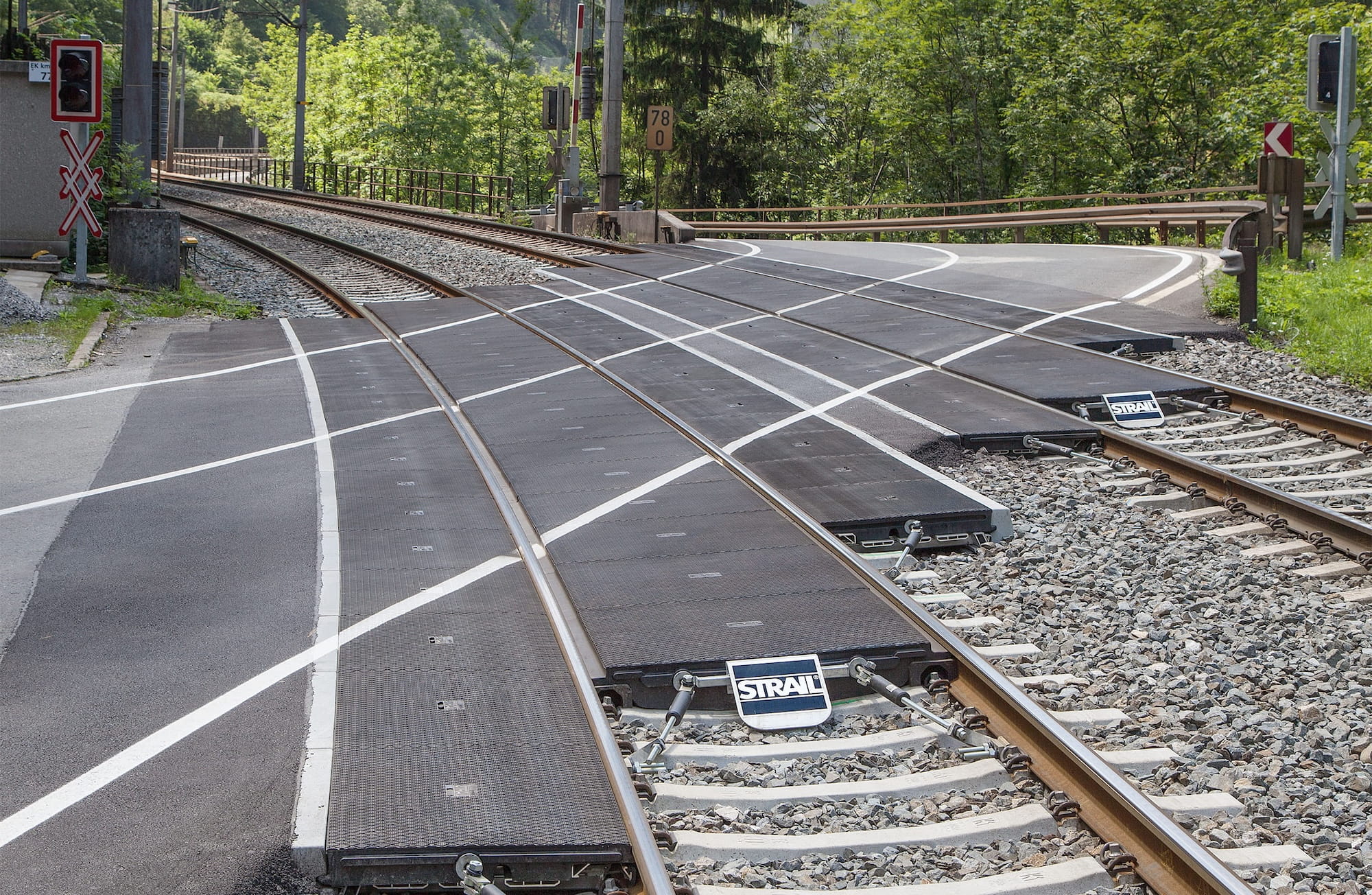

Materialverhalten und Belastbarkeit
Die Materialeigenschaften eines Bahnübergangssystems bestimmen maßgeblich dessen Lebensdauer, Belastbarkeit und Wartungsaufwand.
Die Materialwahl ist entscheidend für die Qualität eines Bahnübergangs. Sie bestimmt, wie gut das System Belastungen aufnehmen kann und wie lange es seine Funktion zuverlässig erfüllt.
Bei KRAIBURG STRAIL kommen Materialien zum Einsatz, die speziell auf die Anforderungen im Übergangsbereich abgestimmt sind. Besonders wichtig ist dabei ein elastisches Verhalten, das Bewegungen aufnehmen kann, ohne die Stabilität zu beeinträchtigen.
Wesentliche Eigenschaften sind:
- elastische Aufnahme von dynamischen Belastungen
- Beständigkeit gegenüber Temperaturwechseln
- hohe Widerstandsfähigkeit gegen mechanischen Verschleiß
- langfristige Formstabilität
Durch diese Eigenschaften werden Belastungsspitzen reduziert und Kräfte gleichmäßiger verteilt. Das schützt nicht nur das System selbst, sondern auch den Unterbau und angrenzende Bauteile.
Vulkanisation und Materialverbindung
Die Art der Materialverbindung beeinflusst maßgeblich die Belastbarkeit und Lebensdauer eines Bahnübergangssystems.
Bei Bahnübergängen wirken über viele Jahre hinweg dynamische Belastungen, Feuchtigkeit, Temperaturwechsel und mechanischer Verschleiß auf die eingesetzten Materialien ein. Entscheidend ist deshalb nicht nur, welche Werkstoffe verwendet werden, sondern auch, wie diese miteinander verbunden sind.
KRAIBURG STRAIL setzt bei seinen Bahnübergangssystemen auf vollständig vulkanisierte Gummi-Komponenten. Bei der Vulkanisation werden die Materialbestandteile unter Hitze und Druck chemisch miteinander vernetzt. Dadurch entsteht eine belastbare Materialstruktur, bei der die Verbindung Teil des Werkstoffs selbst wird.
Wichtige Vorteile dieser Verbindungstechnologie sind:
- belastbare Verbindung innerhalb der Materialstruktur
- elastisches Verhalten bei dynamischer Beanspruchung
- hohe Beständigkeit gegenüber jeder Witterung
- langfristige Stabilität des Materialverbunds
Die Verbindungstechnologie ist damit ein wesentlicher Bestandteil der Systemleistung. Sie beeinflusst, wie ein Bahnübergang Belastungen aufnimmt, wie sich das Material im Langzeitbetrieb verhält und wie dauerhaft die Funktion des Systems erhalten bleibt.
Erfahren Sie hier mehr über:
Vulkanisation vs. Verklebung.
Typische Einsatzbereiche
Bahnübergangssysteme müssen sich an unterschiedliche Verkehrsbelastungen und Einbausituationen flexibel anpassen lassen.
Bahnübergangssysteme kommen in unterschiedlichen Einsatzbereichen zum Einsatz, die jeweils spezifische Anforderungen mit sich bringen. Je nach Verkehrsaufkommen, Umgebung und Nutzung müssen Systeme entsprechend angepasst werden.
Typische Einsatzbereiche sind:
- stark befahrene Straßen im öffentlichen Verkehrsnetz
- Industrie- und Werkszufahrten mit hoher Belastung
- Nebenstrecken mit geringerem Verkehrsaufkommen
- Fußgänger- und Radfahrerüberwege
STRAIL-Systeme sind so ausgelegt, dass sie in diesen unterschiedlichen Szenarien eingesetzt und an die jeweiligen Anforderungen angepasst werden können.
Referenz aus der Praxis

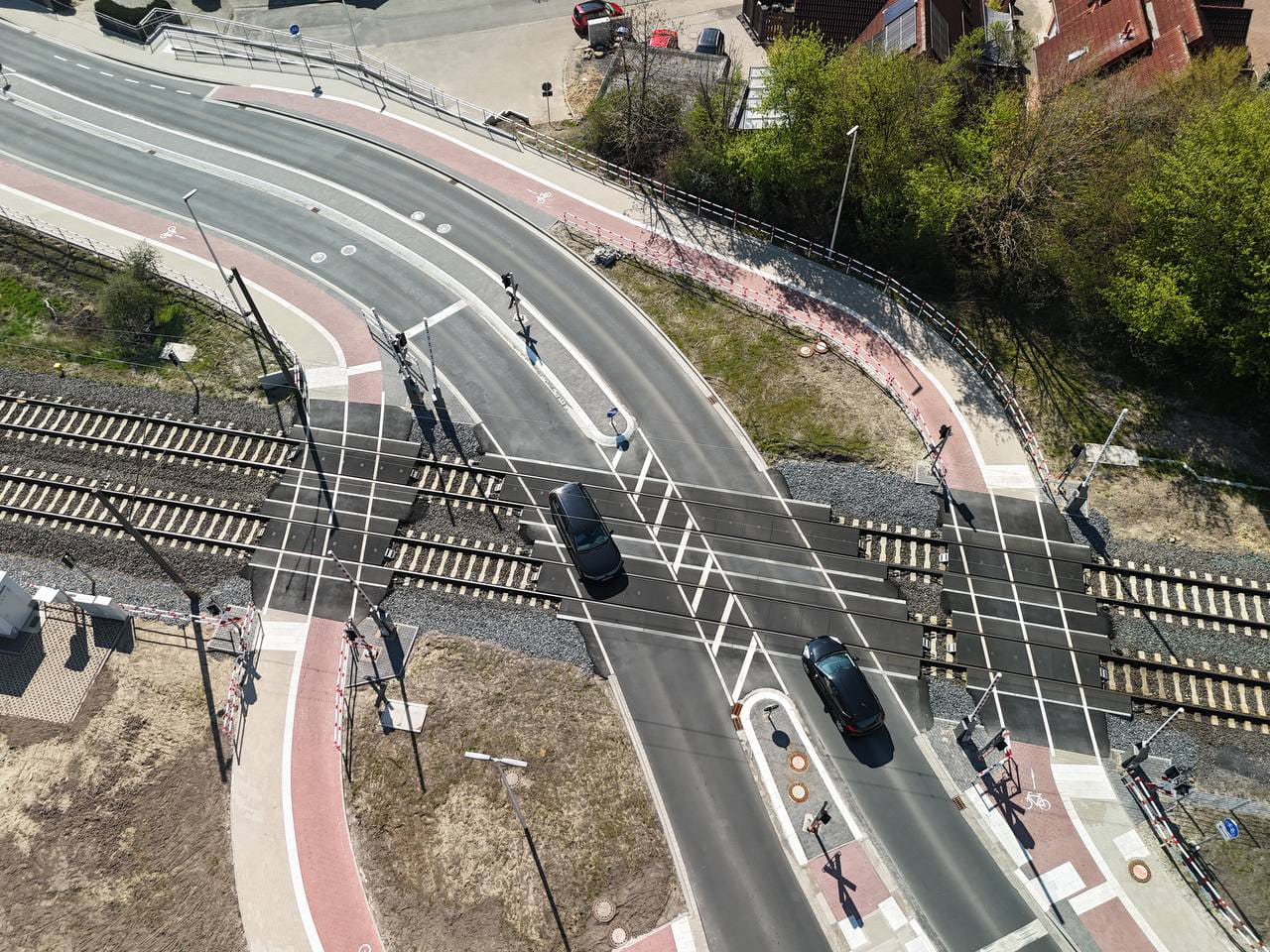

Wie moderne Bahnübergangssysteme in der Praxis eingesetzt werden, zeigt ein Projekt in Ibbenbüren aus dem Jahr 2024. Dort wurde ein Bahnübergang mit mehreren STRAIL-Systemen neu gestaltet, um die Verkehrssicherheit für Straßenverkehr, Radfahrer und Fußgänger zu verbessern. Die Maßnahme entstand an einem zuvor als Unfallschwerpunkt eingestuften Bereich und umfasste insgesamt sechs Querungsstellen. Zum Einsatz kamen unterschiedliche Systemlösungen für die jeweiligen Anforderungen:
- zwei Fahrbahnübergänge mit strail Innenplatten und ponti Außenplatten
- vier separate Querungen für Fußgänger und Radfahrer mit pede und ponti
- verbesserte Verkehrsführung durch getrennte Fahrspuren
- nahezu rechtwinklige Querung der Gleise für bessere Übersichtlichkeit
- erhöhte Sicherheit für alle Verkehrsteilnehmer durch angepasste Übergangslösungen
Weitere Informationen zum Projekt:
Sicherer Bahnübergang für alle Verkehrsteilnehmenden

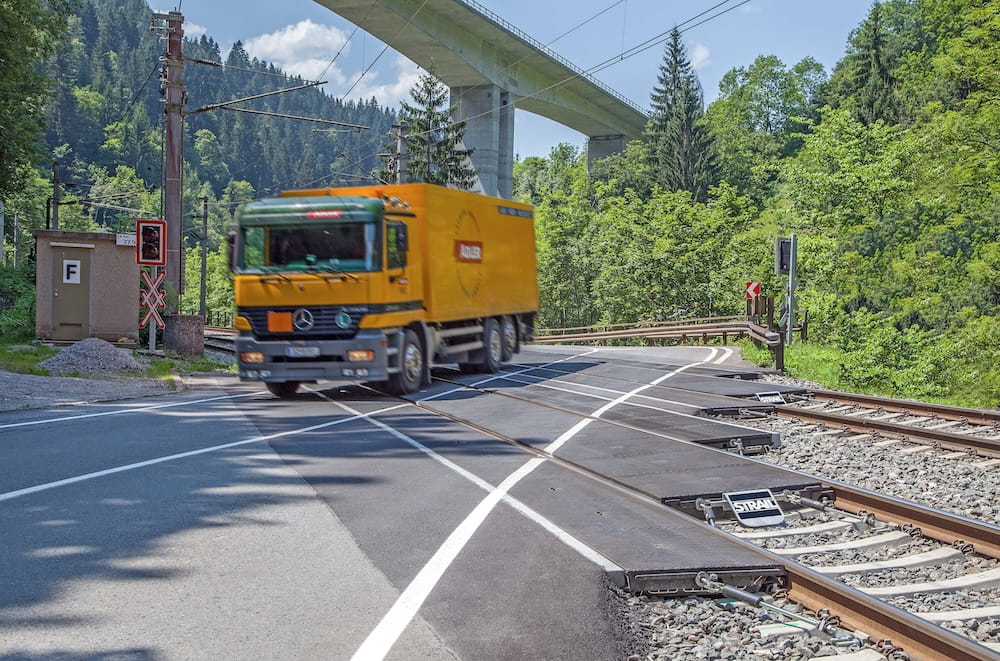

Fazit zu den Bahnübergangssystemen
Bahnübergangssysteme vereinen Konstruktion, Material und Einbau zu einer langlebigen und wartungsarmen Gesamtlösung.
Bahnübergangssysteme müssen unterschiedliche technische Anforderungen dauerhaft zuverlässig erfüllen. Bahnübergänge sind komplexe technische Systeme, in denen Sicherheit, Einbau, Materialverhalten und Funktion eng miteinander verknüpft sind. Entscheidend ist nicht das einzelne Bauteil, sondern das Zusammenspiel aller Komponenten innerhalb eines abgestimmten Systems.
Systemlösungen wie die STRAIL Bahnübergänge zeigen, dass sich diese Anforderungen durch eine durchdachte Kombination aus Konstruktion, Material und Einbaulogik nachhaltig erfüllen lassen. Dadurch entstehen langlebige und wartungsarme Lösungen für unterschiedlichste Einsatzbereiche.
Im Überblick ergeben sich daraus zentrale Vorteile:
- gleichmäßige Lastverteilung im Übergangsbereich
- hohe Betriebssicherheit bei jeder Witterung
- modularer Einbau für reduzierte Sperrzeiten
- langlebige Materialien mit geringem Wartungsaufwand
- anpassbare Systemlösungen für unterschiedliche Einsatzbereiche
Diese Kombination macht Bahnübergangssysteme zu einem entscheidenden Baustein für eine zuverlässige und wirtschaftliche Schieneninfrastruktur.
Die passende Bahnübergangslösung beginnt mit einer fundierten technischen Bewertung.
KRAIBURG STRAIL unterstützt Infrastrukturbetreiber, Planer und Bauunternehmen bei der Auswahl geeigneter Bahnübergangssysteme und deren Integration in bestehende Verkehrs- und Gleisanlagen.
