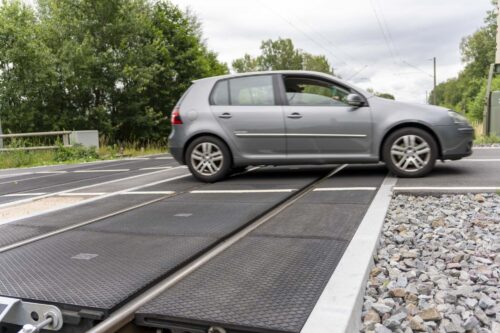

Bahnübergänge sanieren
Warum Zustand, Systemaufbau und Sperrzeit über den Bauablauf entscheiden
Die Sanierung eines Bahnübergangs gehört zu den anspruchsvollsten Aufgaben im Gleisbau. Zustand der vorhandenen Eindeckung, Verschmutzung und Systemaufbau beeinflussen maßgeblich, wie planbar und wirtschaftlich eine Sanierung umgesetzt werden kann. Die Sanierung erfolgt meist mit sogenannten Sperrzeiten. Diese Sperrung des Gleises und /oder der Straße kann eine Vollsperrung für die gesamte Baumaßnahme sein oder eine Teilsperrung für gewisse Zeiten in den kein Zug fährt. (z.B. in der Nachtzeit). Bei der Straße ist auch eine halbseitige Straßensperrung mit Ampelregelung möglich. Grundsätzlich sollen die Sperrzeiten so kurz wie möglich sein.
Gerade im Bestand zeigt sich häufig erst beim Ausbau, wie hoch der tatsächliche Aufwand ist. Schwellenzustand, festsitzende Komponenten oder zusätzliche Arbeiten im Gleisbereich können den Bauablauf erheblich beeinflussen. Moderne modulare Bahnübergangssysteme wie von KRAIBURG STRAIL sind deshalb darauf ausgelegt, Sanierungen auch unter engen Zeitfenstern besser planbar und umsetzbar zu machen.
Inhaltsverzeichnis
Autoreninformation
Autor:
Fachlich begleitet durch die Anwendungstechnik und Montageaufsicht von KRAIBURG STRAIL. Die Inhalte basieren auf technischen Unterlagen und Praxiserfahrungen aus dem Bahnübergangsbau.

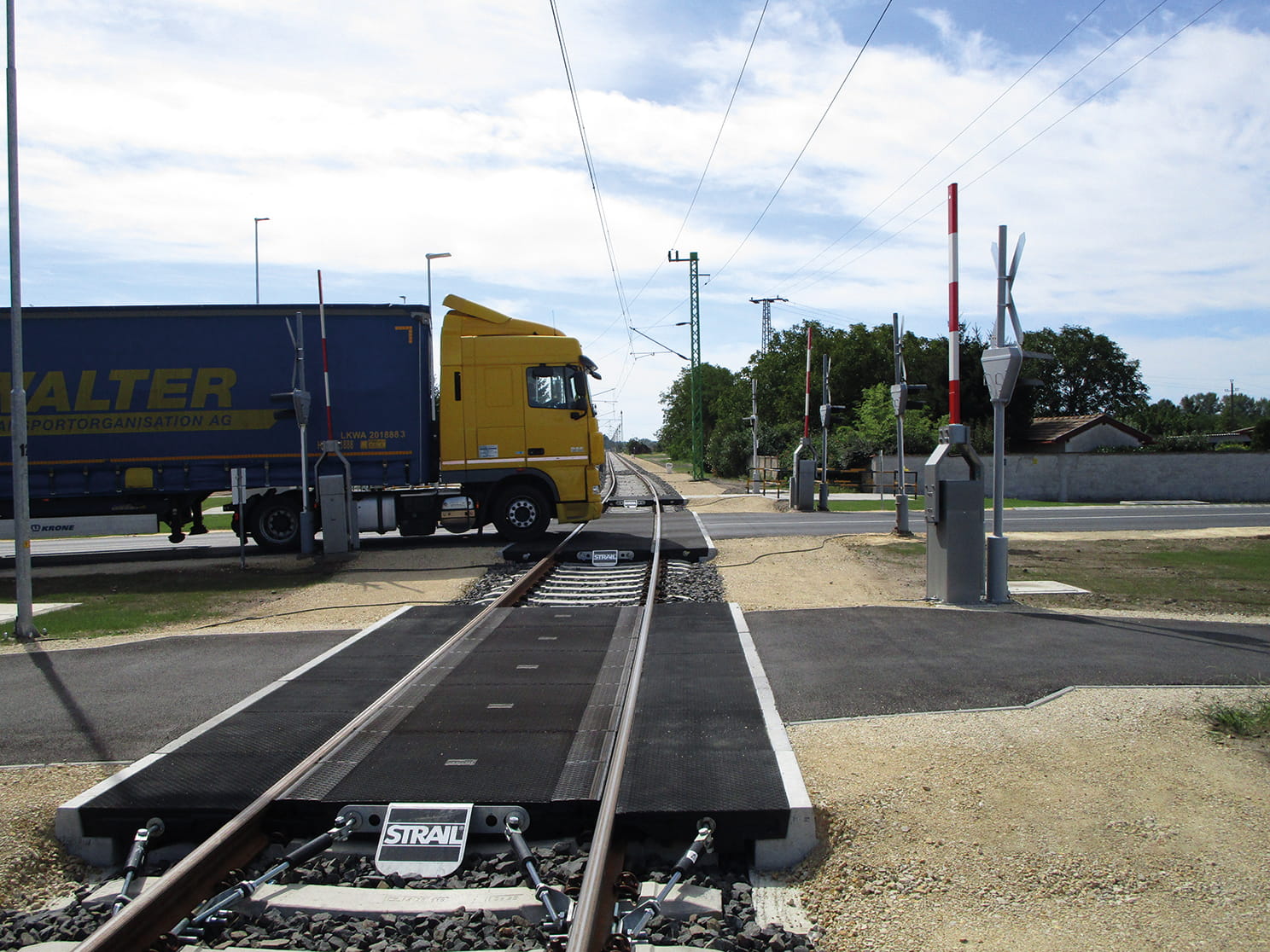

Bahnübergang-Sanierung: Warum gute Planung entscheidend ist
Die Sanierung eines Bahnübergangs betrifft immer zwei Infrastrukturen zugleich: Straße und Schiene. Ein Bahnübergang verbindet Straßen- und Schienenverkehr auf derselben Verkehrsfläche und zählt deshalb zu den besonders sensiblen Bereichen der Infrastruktur.
Gerade im Bestand zeigt sich häufig erst beim Ausbau, wie hoch der tatsächliche Aufwand ist. Zustand der vorhandenen Eindeckung, Verschmutzung, verfügbare Sperrzeiten und der Aufbau des bisherigen Systems beeinflussen maßgeblich, wie planbar eine Bahnübergangssanierung umgesetzt werden kann.
Besonders ältere oder stark verschmutzte Übergänge erfordern häufig zusätzliche Arbeiten im Gleisbereich. Erst nach dem Öffnen des Übergangs zeigt sich oft, ob Schwellen, Befestigungen oder angrenzende Bauteile nachgearbeitet werden müssen.
Typische Einflussfaktoren sind:
- Zustand der vorhandenen Eindeckung
- Verschmutzung im Übergangsbereich
- Zustand von Schwellen und Befestigungen
- Abnutzung der Schiene
- Ausbau- und Reinigungsaufwand
- verfügbare Sperrzeit
Welche Faktoren beeinflussen die Dauer einer Sanierung
Die Dauer einer Bahnübergangssanierung hängt wesentlich vom Zustand der vorhandenen Eindeckung und des Gleisbereichs ab. Eine Sanierung umfasst nicht nur den Einbau neuer Komponenten, sondern häufig auch Ausbau, Reinigung und Vorbereitung bestehender Gleisbereiche.
Bei älteren Übergängen können Verschmutzung, Korrosion oder festsitzende Bauteile den Ausbau erschweren. Dadurch entstehen zusätzliche Arbeitsschritte im Gleisbereich, die den gesamten Bauablauf beeinflussen.
Modulare Bahnübergangssysteme bieten hier Vorteile, weil einzelne Komponenten gezielt ausgebaut, geprüft und ersetzt werden können. Das erleichtert die Planung und verbessert die Voraussetzungen für einen kontrollierten Ablauf bis zur Wiederbefahrbarkeit.
Für die Bauzeit besonders relevant sind:
- Zustand und Verschmutzung des Übergangs
- notwendige Vorarbeiten im Gleisbereich
- Dauer der Sperrzeiten
- Ausbau- und Wiedereinbauaufwand
Ein realistischer Bauablauf betrachtet deshalb immer den gesamten Prozess von Vorbereitung, Ausbau und Wiedereinbau bis zur Wiederbefahrbarkeit.
Warum modulare Bahnübergangssysteme Vorteile im Bestand bieten
Modulare Bahnübergangssysteme erleichtern die Sanierung von Bahnübergängen, weil einzelne Komponenten gezielt ausgebaut, geprüft und ersetzt werden können. Im Bestand ist das ein wesentlicher Vorteil, da dort die tatsächlichen Bedingungen oft erst nach dem Öffnen des Übergangs sichtbar werden.
STRAIL-Bahnübergänge bestehen aus abgestimmten Komponenten wie Innenplatten, Außenplatten und Verbindungselementen. Dadurch lassen sich einzelne Elemente gezielt austauschen oder anpassen, ohne den gesamten Übergang vollständig erneuern zu müssen. Ein weiterer Vorteil liegt im Material. Elastische Gummi-Elemente können dynamische Belastungen anders aufnehmen als starre Materialien und dadurch zur Entlastung angrenzender Bereiche beitragen.
Modulare Systeme unterstützen unter anderem:
- gezielten Austausch einzelner Komponenten
- bessere Anpassung an Bestandssituationen
- planbarere Bauabläufe
- kontrollierten Ausbau und Wiedereinbau
Dabei gilt weiterhin: Jede Sanierung hängt von den konkreten Bedingungen vor Ort ab. Aussagen zur Bauzeit müssen deshalb immer projektbezogen betrachtet werden.
Bahnübergang sanieren: Was im Bauablauf entscheidend ist
Kurze Sperrzeiten erfordern einen klaren Einbauablauf, geeignete Werkzeuge und ein planbar montierbares Bahnübergangssystem. Bei vielen Sanierungen steht nur ein enges Zeitfenster zur Verfügung, häufig während verkehrsarmer Zeiten.
Die Montageanleitungen von KRAIBURG STRAIL betonen deshalb den Einsatz von geeignetem und unterwiesenem Fachpersonal und/oder eine begleitende STRAIL Montageaufsicht. Wer die Systeme kennt und die vorgesehenen Werkzeuge korrekt einsetzt, kann Risiken im Bauablauf reduzieren.
Zum Bauablauf gehören neben dem Ausbau der vorhandenen Eindeckung auch Reinigung, Prüfung und Vorbereitung des Gleisbereichs. Erst danach können die neuen Systemkomponenten eingebaut und die Übergangsfläche wieder befahrbar gemacht werden.
Bei STRAIL-Systemen unterstützen speziell vorgesehene Montagewerkzeuge den Einbau. Je nach System kommen beispielsweise Einbauhebel oder Bagger mit Zahnschutz zum Einsatz, um die Platten kontrolliert zu setzen und Beschädigungen zu vermeiden.
Der Vorteil liegt dabei nicht in einem einzelnen Arbeitsschritt, sondern im Zusammenspiel aus Systemaufbau, Werkzeugen und klar definierten Montageabläufen.
Gerade im Bestand zeigt sich dabei häufig, dass nicht allein die verfügbare Sperrzeit über den Bauablaufentscheidet. Ebenso wichtig ist die Frage, wie gut sich ein vorhandenes System ausbauen, prüfen und wieder an die konkrete Einbausituation anpassen lässt. Genau hier spielen modulare Bahnübergangssysteme ihre konstruktiven Vorteile aus. Für die Sanierung eines Bahnübergangs sind nicht nur Bauzeiten entscheidend. Auch Materialaufbau, Verbindungstechnik und Oberflächenverhalten beeinflussen, wie belastbar, wartungsarm und dauerhaft funktionsfähig ein Bahnübergangssystem im täglichen Betrieb bleibt.
Technische Verbindung statt Verklebung
Vulkanisation bezeichnet die dauerhafte chemische Vernetzung von Gummi-Komponenten unter Hitze und Druck. Dadurch entsteht eine belastbare Materialverbindung, die sich grundlegend von rein verklebten Verbindungen unterscheidet.
Die Verbindungstechnologie entscheidet also darüber, wie langlebig und belastbar ein Bahnübergangssystem unter dynamischer Beanspruchung bleibt. KRAIBURG STRAIL setzt auf vollständig vulkanisierte Gummi-Komponenten. Dabei werden die verschiedenen Materialbestandteile unter Hitze und Druck chemisch miteinander vernetzt. Ziel ist eine dauerhaft belastbare Verbindung auch unter dynamischer Beanspruchung im Gleisbereich.
Im Unterschied zu rein verklebten oder Polyurethan-gebundenen Lösungen entsteht dadurch keine reine Haftschicht zwischen den Materialien. Die Verbindung wird Teil der Materialstruktur selbst. Gerade bei wechselnden Temperaturen, Feuchtigkeit und hohen Lastwechseln ist dieser Unterschied technisch relevant.
Rutschhemmung und Oberflächenstruktur
Die Rutschhemmung eines Bahnübergangs entsteht durch das Zusammenspiel aus Material, Oberflächengeometrie und Entwässerung. Rutschhemmung beschreibt die Fähigkeit einer Oberfläche, auch bei Nässe oder Verschmutzung ausreichend Griffigkeit zu bieten. Bei STRAIL-Systemen kommen dafür unter anderem speziell ausgelegte Oberflächenstrukturen und einvulkanisierte Korund-Bestandteile zum Einsatz. Ziel ist eine dauerhaft griffige Oberfläche auch bei Nässe oder winterlichen Bedingungen.
Die Bewertung der Griffigkeit erfolgt im Eisenbahnumfeld unter anderem auf Basis von SRT-Messungen nach Verfahren aus dem Umfeld der TP-Griff beziehungsweise der DIN 13036-4. Solche Prüfverfahren dienen dazu, die Rutschhemmung von Verkehrsflächen nachvollziehbar zu bewerten. Der SRT-Wert der STRAIL-Systeme wird immer wieder durch das LGA nach DIN EN 13036-4:2011-12 überprüft und verifiziert.
Wie stark sich diese technischen Eigenschaften im Baustellen-Alltag auswirken, zeigt sich besonders bei Bahnübergang-Sanierungen im Bestand. Dort entscheiden nicht nur Material und Konstruktion, sondern auch Zugänglichkeit, Aufwand für den Ausbau und die tatsächlichen Bedingungen vor Ort über den späteren Bauablauf. Bei Sanierungen von Bahnübergängen im Bestand kann die modulare Bauweise entscheidend sein. Einzelne Komponenten lassen sich gezielt austauschen oder anpassen, ohne den gesamten Übergang vollständig erneuern zu müssen. Dadurch bleiben Bauabläufe flexibler und Eingriffe in angrenzende Bereiche besser kontrollierbar.
Typische Einflussfaktoren bei der Sanierung eines Bahnübergangs
Die tatsächliche Dauer einer Bahnübergang-Sanierung hängt nicht allein vom neuen System ab. Besonders relevant sind:
- Zustand und Verschmutzung der vorhandenen Eindeckung
- Ausbauaufwand bestehender Komponenten
- Zustand von Schwellen und Befestigungen
- Abnutzung der Schiene
- verfügbare Sperrzeiten
- Baustellenlogistik und Materialzugang
- notwendige Reinigungs- und Vorarbeiten im Gleisbereich
Erst nach dem Öffnen des Übergangs zeigt sich häufig der tatsächliche Aufwand im Bestand.
Technische Merkmale modularer STRAIL-Bahnübergänge
Modulare Bahnübergangssysteme bestehen aus austauschbaren Einzelkomponenten, die sich an unterschiedliche Einbausituationen anpassen lassen. Dazu gehören Innenplatten, Außenplatten, Verbindungselemente und Straßenanschlusslösungen.
Die Systeme nutzen unter anderem:
- Nut-Feder-Verbindungen zur stabilen Verbindung der Platten
- ein Verspannsystem für eine dauerhaft geschlossene Übergangsfläche
- elastische Gummi-Elemente zur Aufnahme dynamischer Belastungen
- modular austauschbare Einzelplatten für Sanierung und Wartung
Durch diese Bauweise lassen sich die einzelnen Komponenten beim Ausbau gezielt prüfen und bei Bedarf ersetzen.

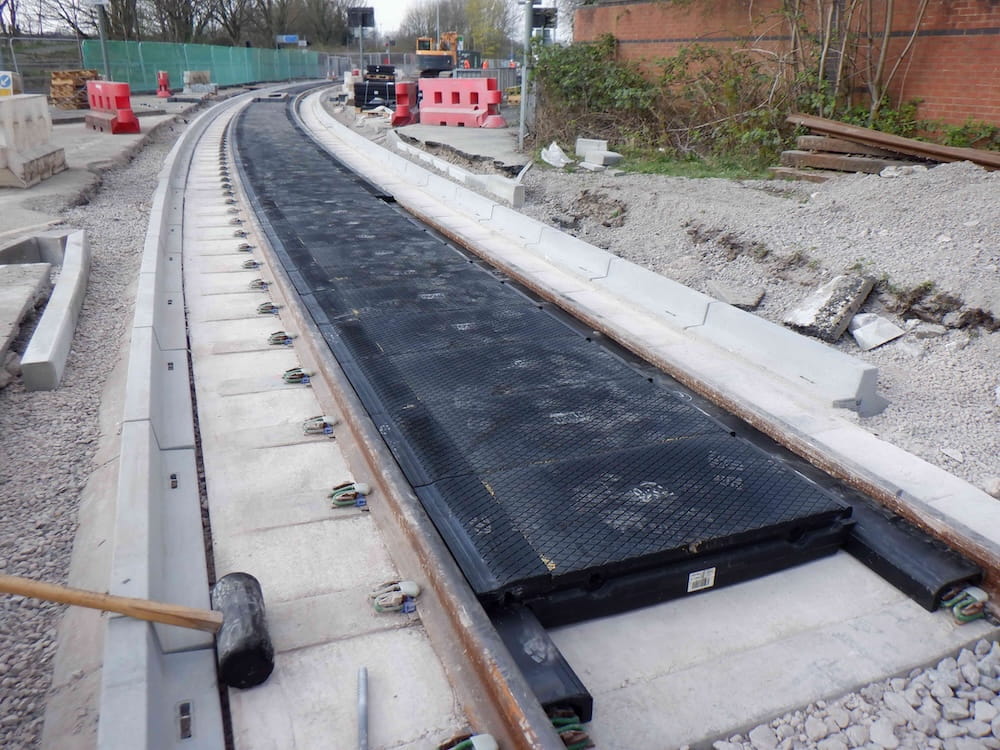

Rückbau, Prüfung und Wiedereinbau einzelner Komponenten
Ein wirtschaftlicher Rückbau entsteht, wenn Komponenten gezielt ausgebaut, geprüft und bei Bedarf wieder eingesetzt werden können. Gerade im Bestand unterscheiden sich Bahnübergänge häufig hinsichtlich Alter, Verschmutzung und konstruktivem Aufbau. Dadurch kann der tatsächliche Aufwand selbst bei äußerlich ähnlichen Übergängen deutlich variieren.
Modulare STRAIL-Systeme bieten hier Vorteile, weil einzelne Komponenten separat behandelt werden können. Je nach Zustand lassen sich Platten ausbauen, prüfen und gegebenenfalls wieder einsetzen. Alte STRAIL-Platten werden zurückgegeben und nach Möglichkeit wiederverwertet.
Kurze Sperrzeiten und ein planbarer Bauablauf reduzieren dabei Auswirkungen auf Bahnverkehr, Straßenverkehr und Baustellenkoordination. Ob Komponenten tatsächlich wiederverwendet werden können, hängt jedoch immer vom Zustand des Systems und den Anforderungen des jeweiligen Projekts ab.

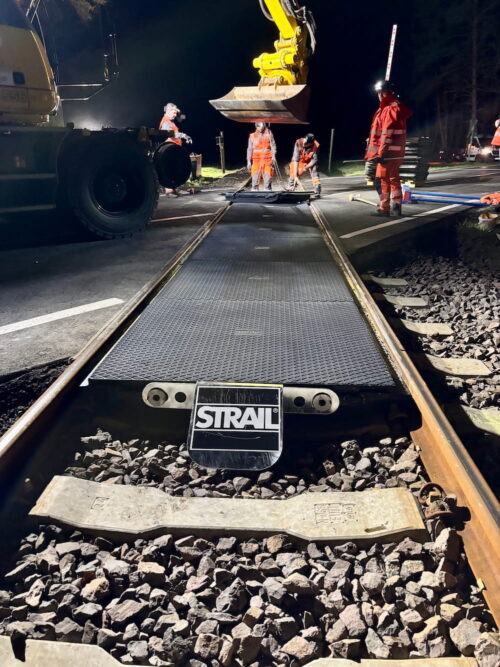

Wirtschaftliche Bedeutung kurzer Sperrzeiten
Kurze Sperrzeiten reduzieren die Auswirkungen einer Bahnübergangssanierung auf Bahnverkehr, Straßenverkehr und Projektkosten. Verzögerungen im Bauablauf können Fahrpläne beeinflussen, Umleitungen erforderlich machen und zusätzliche organisatorische Aufwände verursachen.
Besonders auf stark frequentierten Strecken oder an wichtigen Straßenquerungen wirkt sich die Dauer einer Sperrung unmittelbar auf Verkehrsführung und Baustellenkoordination aus. Deshalb spielt die Planbarkeit der Sanierung für viele Betreiber eine zentrale Rolle.
Nach internen Baustellenerfahrungen können aktuelle STRAIL-Systemlösungen selbst gegenüber früheren STRAIL-Ausführungen deutlich schnellere Einbauabläufe ermöglichen. Aussagen zur tatsächlichen Sanierungsdauer hängen jedoch immer von den Bedingungen des jeweiligen Projekts ab.
Was beeinflusst die Sanierungsdauer eines Bahnübergangs?
- Zustand der vorhandenen Eindeckung
- Verschmutzung im Gleisbereich
- Zustand von Schwellen und Befestigungen
- Art des vorhandenen Systems
- verfügbare Sperrzeit
- Umfang der vorbereitenden Arbeiten
- gewähltes Bahnübergangssystem
- Baustellenlogistik und Materialverfügbarkeit
Besonders bei stark frequentierten Strecken wirkt sich der Aufwand unmittelbar auf den laufenden Betrieb aus. Je länger Ausbau, Prüfung und Wiedereinbau dauern, desto größer werden die Auswirkungen auf Bahnverkehr, Straßenanschlüsse und Baustellenlogistik. Damit Sanierungen von Bahnübergängen möglichst planbar bleiben, beginnt die eigentliche Arbeit bereits deutlich vor dem ersten Ausbau. Eine sorgfältige Bestandsaufnahme hilft dabei, spätere Verzögerungen und zusätzliche Arbeiten besser einzuschätzen. Ob Sanierung im innerstädtischen Bereich, Industriequerung oder stark belastete Hauptstrecke: Der tatsächliche Aufwand entsteht meist aus dem Zusammenspiel vieler Einzelaspekte. Deshalb müssen Bauablauf, Materialverhalten und Systemaufbau immer gemeinsam betrachtet werden.
Was sollten Betreiber vor der Sanierung prüfen?
Vor der Sanierung eines Bahnübergangs sollte die bestehende Einbausituation möglichst genau geprüft werden. Neben den vorhandenen Bahnübergangsplatten spielen dabei auch Gleisumfeld, Straßenanschluss, Sperrzeiten und die spätere Verkehrsbelastung eine wichtige Rolle. Besonders im Bestand zeigt sich häufig erst bei genauer Prüfung, ob zusätzliche Reinigungsarbeiten, Anpassungen am Straßenanschluss oder Arbeiten an Schwellen und Befestigungen notwendig werden.
Wichtige Prüfpunkte sind:
- Zustand der vorhandenen Bahnübergangsplatten
- Verschmutzung und Ausbauaufwand
- Zustand von Schwellen und Befestigungen
- Anforderungen durch Straßen- oder Schwerlastverkehr
- verfügbare Sperrzeiten
- Entwässerung und Straßenanschluss
Diese Prüfung ersetzt keine technische Planung, verbessert aber die Einschätzung des späteren Bauablaufs.
Technische Anforderungen
Die technischen Anforderungen an Bahnübergänge unterscheiden sich je nach Einsatzbereich, Verkehrsbelastung und Betreiber-Regelwerk. Relevante Vorgaben ergeben sich unter anderem aus dem Umfeld der Eisenbahn-Bau- und Betriebsordnung (EBO), technischen Regelwerken der Infrastrukturbetreiber sowie Anforderungen an Rutschhemmung und Oberflächenprüfung, etwa im Zusammenhang mit TP-Griff und DIN EN 13036-4:2011-12.
Das passende System als Entscheidungsfaktor bei der Sanierung
Das passende Bahnübergangssystem muss zur Belastung, zur Einbausituation und zum verfügbaren Zeitfenster passen. Ein innerstädtischer Bahnübergang stellt beispielsweise andere Anforderungen als eine Industriequerung mit regelmäßigem Schwerlastverkehr oder ein Übergang auf einer weniger stark belasteten Nebenstrecke.
KRAIBURG STRAIL bietet dafür unterschiedliche Systemlösungen, etwa für stark belastete Straßenquerungen, Industrie- und Werksbereiche oder Fußgänger- und Radfahrerquerungen. Für die Sanierung ist entscheidend, wie gut sich das jeweilige System an die vorhandene Infrastruktur und den geplanten Bauablauf anpassen lässt.
Typische Auswahlkriterien sind:
- Verkehrsbelastung
- Schwerlast- oder Werksverkehr
- vorhandene Schwellenteilung
- Anforderungen an Rutschhemmung
- Entwässerung und Straßenanschluss
- verfügbare Sperrzeiten
- langfristige Wartungsstrategie

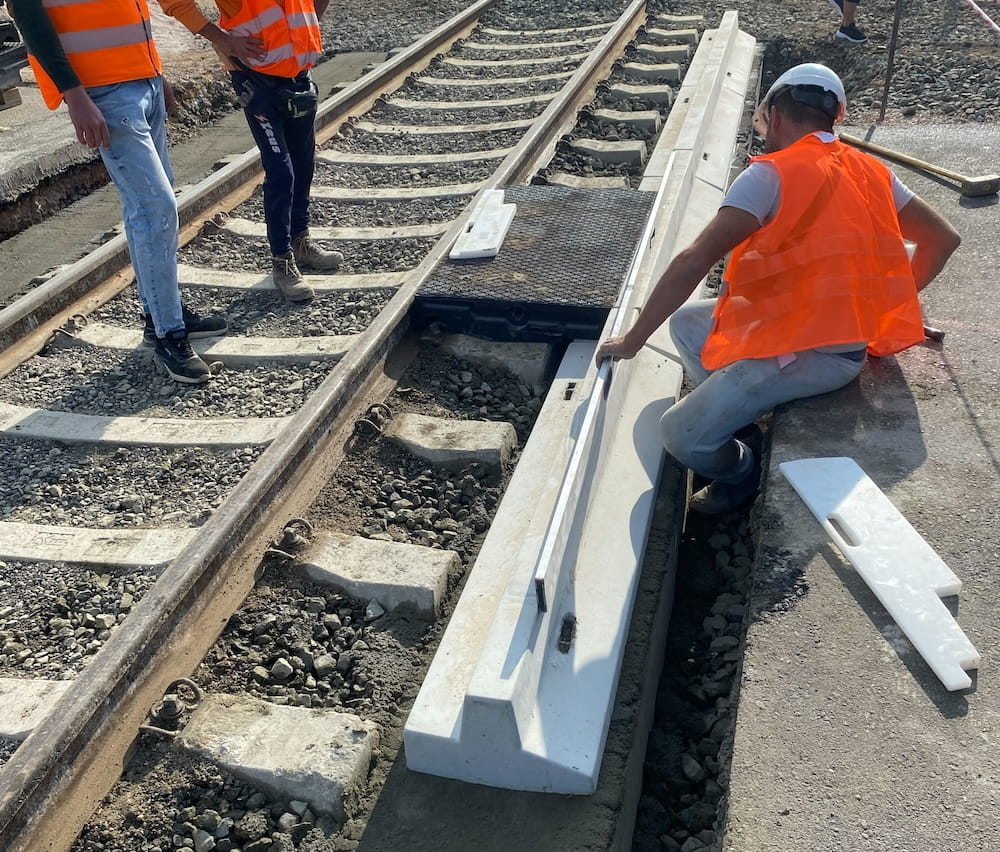

Fazit zu Bahnübergänge sanieren
Wer einen Bahnübergang sanieren will, muss Bestand, Bauablauf und Systemlösung gemeinsam betrachten. Entscheidend sind nicht nur die reine Einbauzeit, sondern auch Ausbauaufwand, Verschmutzung, Gleiszustand und die Planbarkeit des Wiedereinbaus.
Speziell Systeme wie die STRAIL-Bahnübergänge können dabei Vorteile bieten. Ihre modulare Bauweise und die abgestimmten Montageabläufe erleichtern den Umgang mit kurzen Sperrzeiten und anspruchsvollen Bestandssituationen.
Für Betreiber bedeutet das: Eine technisch passende Lösung kann sowohl die Sanierung als auch die langfristige Betriebssicherheit und Wirtschaftlichkeit des Bahnübergangs unterstützen.
